電抗器資訊：三變科技220kV并聯電抗器研制成功 2017年12月，由三變科技股份有限公司自主研發的220kV并聯電抗器BKS-15000/220一次性通過國家變壓器質量監督檢驗中心的所有型式試驗項目，性能參數優于相關標準和用戶要求，產品使用于廣西百色某變電站。
該產品采用全新的、有別于變壓器產品類的非常規性結構，如：三相五柱式鐵心、心柱帶氣隙鐵餅交錯、高壓端部出線、高壓套管側壁設置、中性點使用臨時試驗套管等，在減震、漏磁等方面也采用了特殊處理措施，成功解決了電抗器類產品經常性出現的噪聲超標、局部過熱、局放超差等方面的問題，實現了220kV并聯電抗器核心技術的突破，提升了三變科技電抗器產品類的研發能力，為后續更高電壓等級的電抗器研發積累積極的經驗。

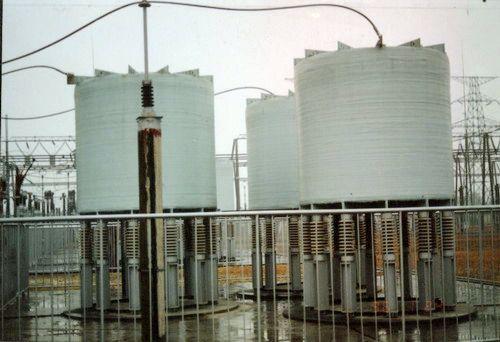

電抗器屬于變壓器產品類，是變壓器產品類的一個分支，但在功能和應用上又有別于變壓器，它的主要功能是限制系統的短路電流和補償系統的分布電容電流。電抗器品種規格較多，大體可分為鐵心電抗器和干式空心電抗器兩個大類。三變科技早在2003年就進行了干式空心電抗器的研制，并取得不錯的市場業績，此次研制的220kV并聯電抗器是油浸式鐵心電抗器，是三變科技電抗器產品研發的延續。電抗器作為特殊變壓器，由于產品特性與變壓器有所區別，所以在設計計算、工藝措施、結構上與常規變壓器有著很大的不同。
三變科技主變?cè)O(shè)計團隊針對該鐵心電抗器的特點，進行了電抗值準確性、絕緣結構、出線結構、漏磁處理、震動性能等方面的全面研究，參照國內外先進的電抗器產品結構，結合本公司變壓器方面的結構優點，推出此種全新的產品結構類型。為了得到較為準確的電抗值，設計計算采用兩種不同的計算方法進行驗證；為了減小運行噪聲，產品結構采用了一種全新的“半懸空式”結構(目前正在申請國家專利)，此結構允許電抗器器身在一定幅度范圍內跳動，器身產品的震動不會“硬”傳遞到產品外部，能有效降低電抗器的運行噪聲；此項目電抗器的漏電感占總電感的30%左右，漏磁通相對較大，漏磁處理不當會導致產品出現嚴重的局部過熱現象，所以漏磁處理也是該項目的研發重點。主變?cè)O(shè)計團隊精確計算心柱內部、夾件和拉板、油箱上各部位漏磁密的大小，針對性地采用不同材質、不同的磁屏蔽措施，完美解決了漏磁可能引起的發熱問題。在隨后的溫升試驗中，通過測溫紙、紅外成像等監測方法取得的數據驗證了產品沒有發現局部過熱的地方；此項目的關鍵工裝——心柱壓緊工裝，也是主變?cè)O(shè)計團隊針對此產品的結構特點研制的，安裝簡單、壓緊快捷。
220kV并聯電抗器的成功研發，將三變科技的技術研發水平推上了一個新的臺階，提升了公司的品牌，完善了公司內產品的結構，對提高三變科技工裝工藝水平、試驗室測試水平也是大有裨益。 |
