新型鐵氧體應用于串聯電抗器與進線電抗器

      一、串聯電抗器與進線電抗器應用新型鐵氧體的好處
      最尖端的功率鐵氧體能夠降低配置在太陽能光伏發電系統用功率調節器的升壓斬波電路、逆變器平滑電路上的串聯電抗器與進線電抗器的損耗。

      在市面上銷售的適合單家獨戶的型號中，太陽能光伏發電系統用功率調節器的功率轉換效率已經達到95%的水平，即便如此，例如4.5kW型號，其中的225W的電能被當作熱量消耗掉。我們希望將損耗控制在兩位數的水平。新型鐵氧體能夠切實支持各裝配廠家的這一熱切期盼，或許是磁性領域能夠做到這一點的全世界首款功率鐵氧體。

      作為適合大電流用途的大型磁芯材料，新型鐵氧體不但實現了業內最高水平的飽和磁通密度430mT，而且實現了業內最低水平的磁芯損耗400kW/m3。有一種使用軟磁金屬材料制成的串聯電抗器與進線電抗器，是在開關頻率15到20kHz驅動的3到5kW級功率調節器上配置，而新型鐵氧體能夠以同等尺寸替代此類串聯電抗器與進線電抗器。

      我們有UU、PQ、PM、EC等追求高效率磁路設計的各種形狀的磁芯，以豐富的尺寸規格形成了品種的標準化。當然，我們也響應用戶對特殊形狀、試制的要求。在利用了以往型號的高飽和磁通密度材料、PE22的通用逆變器、不間斷電源裝置、鐵路機車、電動汽車、混合動力汽車等應用上，可利用新型鐵氧體設計比以往體積更小、損耗更低的串聯電抗器與進線電抗器。

      二、串聯電抗器與進線電抗器用新型鐵氧體研發的現實背景
      不用在意串聯電抗器與進線電抗器的損耗嗎？新型鐵氧體超越了以往的鐵氧體物性極限，用戶在討論新型鐵氧體會在應用中帶來哪些好處時，請留意我們開發當初的設想: 適合單家獨戶住宅或集合住宅的光伏發電、中等規模風力發電、燃料電池發電等3.5到5.5kW規模的新型發電系統。

      在這些系統中不可或缺的功率調節器上，配置有多個在功率轉換過程中發揮重要作用的串聯電抗器與進線電抗器，但這些器件產生的損耗快要不能忽視了。在輸出功率3kW、電感1mH、電流有效值15A、電流峰值24A、工作頻率16kHz的情況下模擬串聯電抗器與進線電抗器損耗 (逆變器平滑用)，可知使用了Si高硅鋼板、鐵硅鋁磁合金的串聯電抗器與進線電抗器的損耗 (鐵損+銅損) 大約14W，相當于額定輸出容量3kW的0.47%。

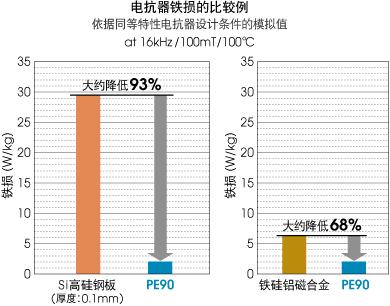

      于是，針對使用了Si高硅鋼板、鐵硅鋁磁合金的串聯電抗器與進線電抗器，用工作頻率16kHz模擬固有鐵損，結果表明鐵損上升到使用了鐵氧體的串聯電抗器與進線電抗器的大約3倍至10倍的水平。當然，會在串聯電抗器與進線電抗器損耗上加上繞組的銅損，所以以下的鐵損、磁芯損耗之差并非直接反映到串聯電抗器與進線電抗器損耗上，但如同磁芯損耗失對比所示，對于使用了硅鋼板、鐵硅鋁磁合金的串聯電抗器與進線電抗器來說，為功率調節器設置的工作頻率范圍15到20kHz的 “20kHz” 就是接近可用極限的頻率。

      即使增加硅含量以增大電阻率，將帶鋼板展薄后疊層以求縮小發生渦流的區域，使用了硅鋼板的串聯電抗器與進線電抗器的鐵損水平也比擁有100倍以上的電阻率的鐵氧體磁芯大，磁芯損耗隨著頻率升高以大的斜率上升。

     即便如此，模擬結果表明每個串聯電抗器與進線電抗器的損耗僅為額定輸出功率(3kW)的0.47%，兩個的損失也不到1%，這就印證了其合理性，即便是標準的壁掛式薄型、小型市售型號，功率調節器的光電轉換效率也已達到94-95%的水平，在實現零電流開關的軟開關電路的改良、可大幅降低損耗的新型逆變器方式的應用等上，適合普通家庭、轉換效率超過97%的4kW市售型號也面世了。從此類數值來看，讓人覺得不必在意串聯電抗器與進線電抗器損耗等。而且此前也的確如此。但是，今后又會如何呢？

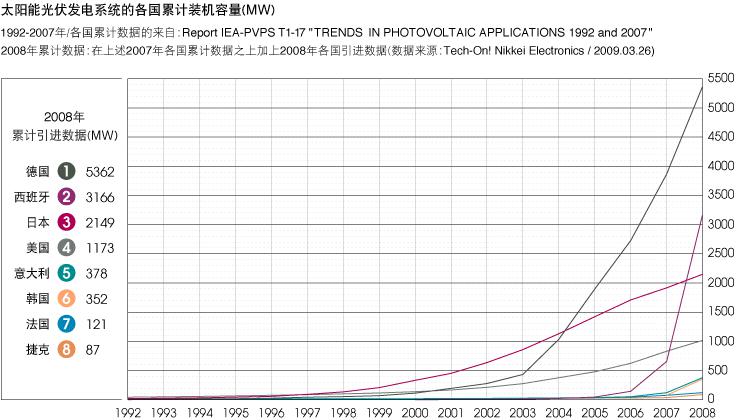

      串聯電抗器與進線電抗器的發熱不可忽視的那一天。在新能源市場，各個主要國家大力發展太陽能光伏發電系統。尤其是歐洲的太陽能光伏發電系統市場，最近數年以年率50%持續增長，一躍成為世界最大的市場。建設規模達到數十兆瓦的大規模光伏發電站等，國家層面的措施也很受人矚目，繼德國的上網電價補貼政策 (Feed-in Tariff) 之后，西班牙、意大利等國家也開始執行同樣的普及政策，很明顯，這已成為歐洲市場快速發展的起爆劑。

      歐洲剩余電力收購制度的成功、在全世界出現普及跡象，在這樣的背景下，估計盡早收回系統引進費用的需求會進一步提高，于是由行業組織檢查、評價功率調節器的光電轉換效率，根據評價結果排名并公諸于眾的活動、將功率調節器效率納入生態標志制度的對象的各國政府的工作也會迅速擴大。

      在互聯網、報刊、雜志、產品目錄等上，連同價格、耐用年數、保養和維護等信息一起公布光電轉換效率。僅僅0.5%的差也會左右功率調節器甚至系統的優勢性、對廠家的好感。這一狀況正在成為在各國新能源市場通行的潮流。

      三、串聯電抗器與進線電抗器應用新型鐵氧體低損耗、高飽和磁通密度技術的實現
      不需要強制空冷風扇的效率分界線。作為高效率光電轉換電路設計的最高境界，各廠家競相瞄準超過98%的效率，可以設想串聯電抗器與進線電抗器的 “−0.5%” 的差異也會發生改變市場地位的事態。在功率調節器不需要空冷風扇的散熱設計分水嶺，即使微小的區別也會切實拉開差距，領先一步。新型鐵氧體或許是能夠支持此類需求的，全世界首款功率鐵氧體。

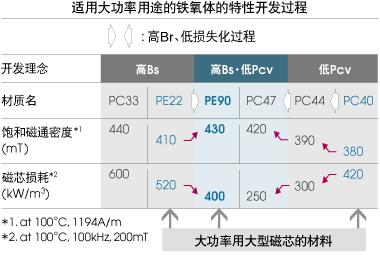

      在適用大功率用途的大型鐵氧體磁芯類別上，我們在全世界率先開發出磁芯損耗達到業內最低水平的PC40、飽和磁通密度達到業內最高水平的PE22。我們以串聯電抗器與進線電抗器、加熱、磁感應等產業領域的應用為核心，響應用戶對各種各樣的大型磁芯的需求。

      在強化這兩種材料的優勢性，進行改良的工作中，我們敢于開拓 “以往的材料尚未達到的領域”，挑戰磁特性，既大幅降低了磁芯損耗水平，又進一步提高了飽和磁通密度。

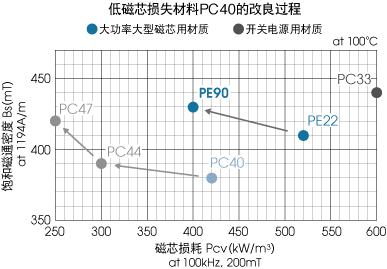

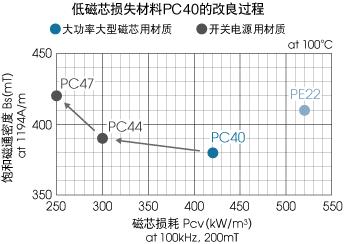

      其最初的成果見上圖所示的開發過程，是為響應開關電源的最尖端需求而著手的PC40至PC47。現在，這一系列的磁芯損耗已達到大約40%以下的250kW/m3，飽和磁通密度也達到超過高飽和磁通密度材料PE22的420mT。

      PE22是作為適用大功率用途的高飽和磁通密度材料而開發的，而以PE22為起點著手相關工作的最新成果就是新型鐵氧體。繼PC47之后，這種材料再次超越鐵氧體物性控制哲理的極限，開拓了新的材質特性領域。這在瞬間誕生了新型串聯電抗器與進線電抗器的可能性，既以與應用了硅鋼板、鐵硅鋁磁合金的傳統型串聯電抗器與進線電抗器同等的尺寸滿足電路條件，又能夠大幅降低串聯電抗器與進線電抗器損耗 (鐵損+銅損)。

      即使一點點的損失也切實降低的低損耗串聯電抗器與進線電抗器的條件
      第一個條件: 針對各國最注重普及的家用太陽能光伏發電系統3.3到5.5kW功率調節器的峰值電流，獲得能夠順利應對的飽和磁通密度。第二個條件: 在實際纏繞繞組，投入運行時的實際特性上，能夠以肉眼明白無誤地觀察到的數值，降低使用了硅鋼板、鐵硅鋁磁合金等傳統磁芯材料的串聯電抗器與進線電抗器產生的損耗，實現高效率化。只要符合這兩個條件，能夠?qū)崿F(xiàn)即使一點點的損失也切實降低的低損耗串聯電抗器與進線電抗器，也能支持在世界舞臺上競爭效率1%之差的功率調節器開發團隊。這一想法締造了前所未有的鐵氧體物性。

      在支持大功率用大型磁芯的鐵氧體類別上，高飽和磁通密度為430mT，迫近以擁有行業最高水平的飽和磁通密度為榮的PC33的飽和磁通密度到達點; 同時磁芯損耗僅為400Kw/m3，低于低損耗材料PC40。尤其是降低磁芯損耗23%，這一成果為串聯電抗器與進線電抗器設計賦予了前所未有的富裕度，是一個巨大的飛躍。

      試制的串聯電抗器與進線電抗器明顯終結了以往常識。
      鐵氧體的優勢在于成型加工容易、形狀設計自由度大、將消除了浪費和不合理的理想磁路能夠按用途自由追求，在眾多優勢性中，最突出的還是出類拔萃的低損耗，但鐵氧體的飽和磁通密度小，不到軟磁金屬材料的一半，在工作頻率15到20kHz的功率調節器電路條件下，磁芯容積、繞組體積均未能避免大型化，其杰出的低損耗優點并未得到活用。

      然而，新型鐵氧體的出現使以上說法成為過去。在串聯電抗器與進線電抗器設計上，重要的判斷材料是直流重疊特性。從PE22到新型鐵氧體，其實力是如何進步的呢？ 以下表示其成果。

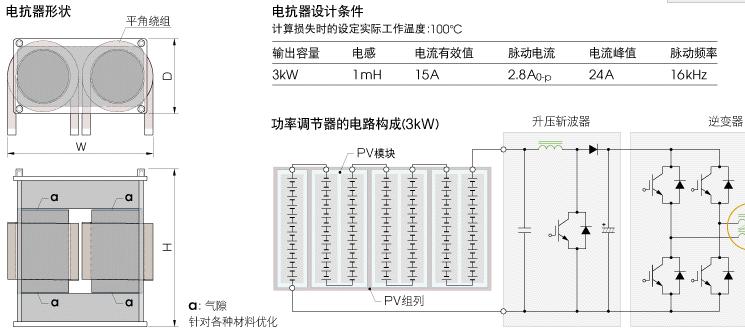

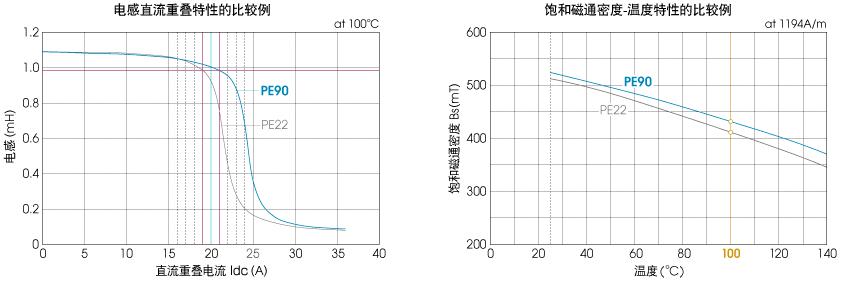

      此電抗器形狀為W109xT55xH115mm，為二者設定相同級別的電感值 (1.1mH) 和氣隙值，在試制電抗器中將取決于磁飽和 (電感從Idc＝0A時的水平下降10%的狀態) 的直流重疊電流峰值調到20A左右，利用這樣的電抗器實測了數據。

      以往的高飽和磁通密度材料PE22在電流19A時達到磁飽和，而新開發的新型鐵氧體將飽和電流提高了大約10%，到21A維持了電抗器的功能。這一提高是從哪里獲得的呢？我們略作詳細確認。

      從上圖的飽和磁通密度-溫度特性對比例子可知，PE22在100°C條件下的飽和磁通密度為410mT，而新型鐵氧體為430mT。二者相差4.8%左右。盡管如此，新型鐵氧體的直流重疊特性卻大幅改進了—對比二者的磁芯損耗和磁化曲線即可明白其中道理。100°C條件下的新型鐵氧體的磁芯損耗被限制在低于PE22的23%的水平。為此，磁通密度的建立過程迅速，而且在達到飽和前維持B-H回線的直線性。

      也就是說，新型鐵氧體通過涉足以往的高飽和磁通密度材料未能觸及的低磁芯損耗材料領域，毫不勉強地實現了與應用軟磁金屬的傳統型電抗器同等尺寸的低損耗電抗器，獲得了杰出的直流重疊特性。以往的高飽和磁通密度材料PE22在電流19A時達到磁飽和，而新開發的新型鐵氧體將飽和電流提高了大約10%，到21A維持了電抗器的功能。這一提高是從哪里獲得的呢？ 我們略作詳細確認。

      從上圖的飽和磁通密度-溫度特性對比例子可知，PE22在100°C條件下的飽和磁通密度為410mT，而新型鐵氧體為430mT。二者相差4.8%左右。盡管如此，新型鐵氧體的直流重疊特性卻大幅改進了—對比二者的磁芯損耗和磁化曲線即可明白其中道理。00°C條件下的新型鐵氧體的磁芯損耗被限制在低于PE22的23%的水平。為此，磁通密度的建立過程迅速，而且在達到飽和前維持B-H回線的直線性。

      也就是說，新型鐵氧體通過涉足以往的高飽和磁通密度材料未能觸及的低磁芯損耗材料領域，毫不勉強地實現了與應用軟磁金屬的傳統型電抗器同等尺寸的低損耗電抗器，獲得了杰出的直流重疊特性。

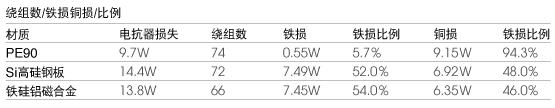

      逆變器平滑用電抗器的損耗模擬(參考值)可挽回大約30%的浪費。接著，我們對比了鐵損和銅損之和的總損耗，亦即對比了配置在功率調節器的電抗器的 “實力”。我們以適用3kW規模的家用太陽能光伏發電系統用功率調節器的逆變器平滑電路所用的電抗器為對象，做了模擬。

      應用新型鐵氧體材料磁芯時，大約降低應用同等尺寸Si高硅鋼板的電抗器損耗33%，大約降低應用鐵硅鋁磁合金的電抗器損耗30%，獲得了削減損耗的結果。當然，這一結果只表示大致的情況 (參考值)，但或許可從該值看到利用新型鐵氧體加速的可能性之一。

      四、串聯電抗器與進線電抗器應用新型鐵氧體的前景展望
      在30到50kHz驅動功率調節器上的應用前景，多數效率達到95%水平的功率調節器配置有同時實現高速驅動和低損耗的溝槽型IGBT (Insulated Gate Bipolar Transistor: 絕緣柵雙極型晶體管)，但嵌有高速軟恢復二極管的這種IGBT可支持最大30kHz左右的開關。此外，適合大電流用途的IGBT的低損耗化和高速化近年來也快速發展，將功率調節器的高速開關納入視野的30到50kHz驅動元件也問世了。

      零電流開關電路設計技術也獲得積極的進展，根據從今天的尖端機型達到的效率水平，估計開關損耗將被控制在幾乎不會成為問題的水平。基于這一狀況，假設將包含升壓斬波電路用在內的，配置的全部傳統電抗器替換為應用了新型鐵氧體的電抗器，根據新型鐵氧體的磁芯損耗-頻率特性，找不到將功率調節器的工作頻率仍設為15到20kHz的積極理由。例如，將工作頻率設為現在的2倍、30到35kHz的頻率區域，盡管難以使用硅鋼板、鐵硅鋁磁合金，但新型鐵氧體在依然能夠使用。

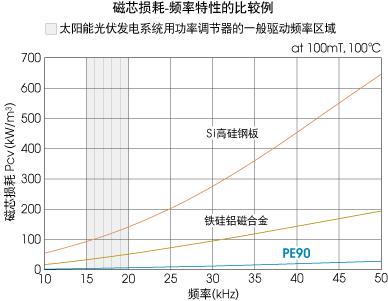

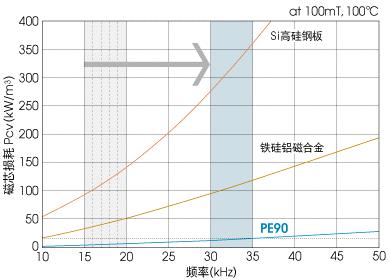

      圖中解釋了利用新型鐵氧體材料實現下一代功率調節器的高速驅動的情況(將頻率從現在的15到20kHz提高到30到35kHz)；從頻率區域來看，新型鐵氧體的磁芯損耗仍遠低于15到20kHz時的鐵硅鋁磁合金的磁芯損耗水平。盡管銅損也增加了，但頻率升高使得需要的磁通密度減小，還可做到磁芯的小型化，因此還可抑制代表單位體積損耗的磁芯損耗的上升。通過在各種各樣的電路條件下反復模擬，可見能夠以更小的形狀達到高效率功率調節器的最高層次，讓人似乎看到電抗器的新局面。
